オシロスコープの基礎知識と買取のポイントを徹底解説

オシロスコープは、電子機器の信号を視覚的に表示するための測定器で、特に電気信号の波形を観察するのに役立ちます。

オシロスコープとは?基本的な機能と用途

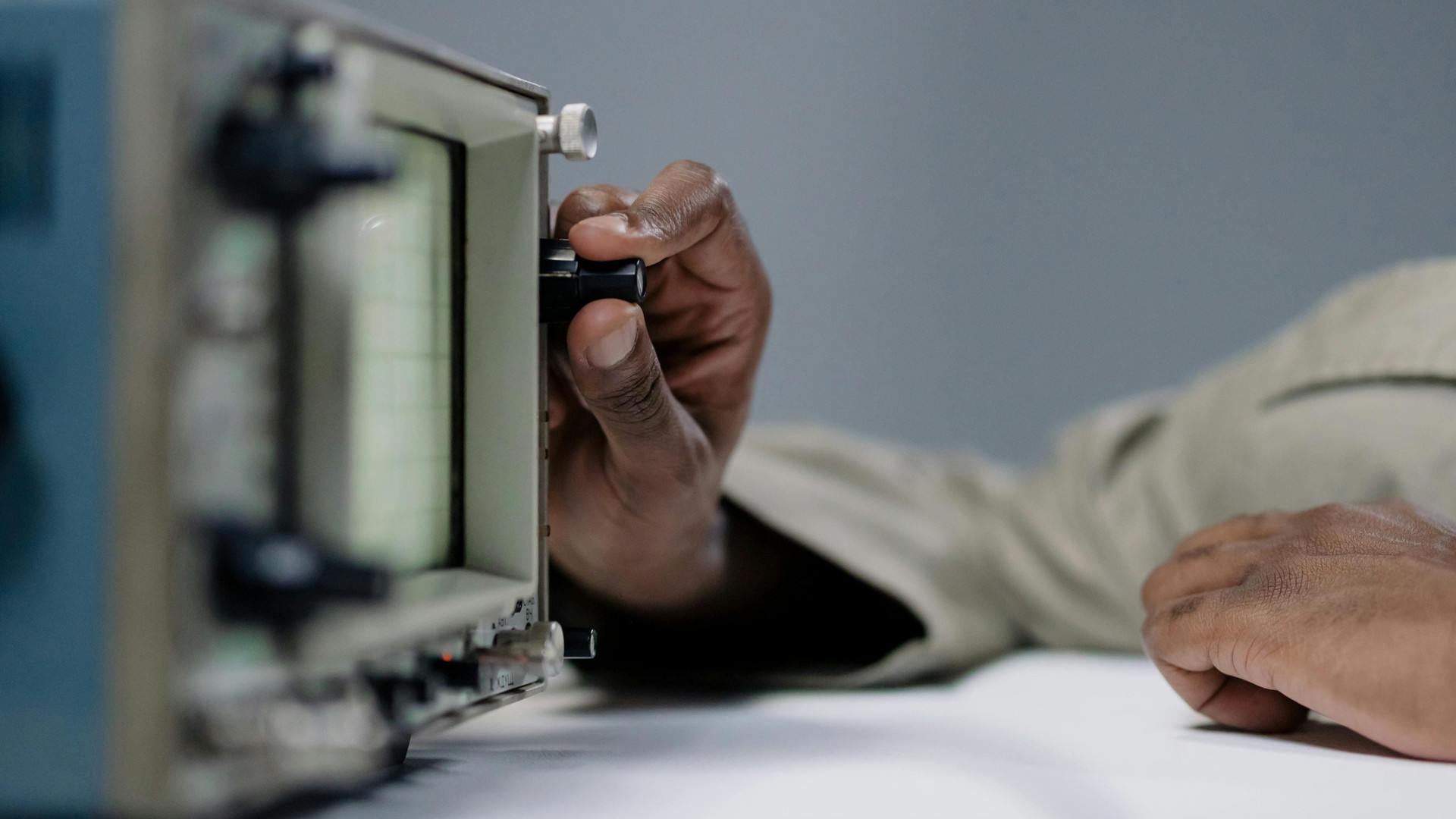

オシロスコープ

基本的な機能としては、信号の振幅、周波数、周期などをグラフ形式で表示し、信号の変化や異常を直感的に理解することができます。これにより、電子回路の設計やトラブルシューティングが容易になります。オシロスコープは、主に電子機器の動作確認、故障診断、回路設計、信号解析などの用途に使用されます。具体的には、オシロスコープは電圧の時間的変化を画面上に表示します。表示された波形から、信号のピークや谷、周期的な変動などを確認することができ、これにより回路が意図した通りに動作しているかどうかを確認できます。また、高周波信号やノイズの解析にも対応しており、これらの情報は電子機器の性能向上や修理に不可欠です。

基本的なオシロスコープは、入力信号を横軸に時間軸、縦軸に電圧軸として表示し、信号の波形をリアルタイムで確認できます。これにより、波形の形状や変化を把握することで、信号の特性や回路の動作を深く理解することができます。さらに、高度な機能を持つオシロスコープでは、複数の信号を同時に表示したり、波形を保存して後で分析したりすることも可能です。オシロスコープの用途は広範囲にわたりますが、特にエンジニアや技術者が回路設計や故障解析を行う際に欠かせないツールです。例えば、オシロスコープを使ってデジタル回路の動作確認を行ったり、アナログ回路の信号波形を調べたりすることができます。また、教育機関や研究機関でも、信号処理の学習や実験に頻繁に使用されます。オシロスコープは、電子機器の理解を深め、正確な診断を行うために不可欠なツールと言えるでしょう。

オシロスコープの主要な種類とそれぞれの特徴

オシロスコープにはいくつかの主要な種類があり、それぞれが異なる用途や特性を持っています。主な種類としては、アナログオシロスコープ、デジタルストレージオシロスコープ(DSO)、デジタル記録オシロスコープ(DRO)、そして混合信号オシロスコープ(MSO)があります。それぞれの特徴について詳しく見ていきましょう。まず、アナログオシロスコープは、信号の波形をアナログ的に表示する最も古典的なタイプです。アナログオシロスコープは、リアルタイムで信号を表示する能力に優れ、連続的な波形の変化を直感的に観察することができます。ただし、波形の記録や保存が難しいため、長期間のデータ分析には向いていません。現在では、主に教育やトラブルシューティングのために使用されることが多いです。

次に、デジタルストレージオシロスコープ(DSO)は、デジタル技術を用いて信号波形を捕捉し、保存することができるオシロスコープです。DSOは、波形の詳細な分析や長期間のデータ保存が可能であり、多くの現代のオシロスコープがこの形式を採用しています。画面上に波形をデジタル表示し、保存や再表示、複数の波形の比較などが容易に行えるため、複雑な信号解析に非常に適しています。デジタル記録オシロスコープ(DRO)は、デジタルストレージオシロスコープの進化型で、より長期間のデータ記録が可能です。DROは、高いサンプリングレートと大容量のメモリを備えており、大規模なデータセットや長時間の信号記録に適しています。複雑な信号の分析や、非常に稀なイベントの捕捉に特化しています。最後に、混合信号オシロスコープ(MSO)は、アナログ信号とデジタル信号の両方を同時に測定できるオシロスコープです。MSOは、デジタル回路とアナログ回路が共存するシステムのトラブルシューティングや分析に最適で、デジタル信号とアナログ信号の相関を一度に確認できるため、複雑なシステムのデバッグや検証が効率的に行えます。それぞれのオシロスコープには、特定の用途や条 件に応じたメリットがあります。選択する際には、自分のニーズに最も適したタイプを選ぶことが重要です。

オシロスコープの測定原理と使い方

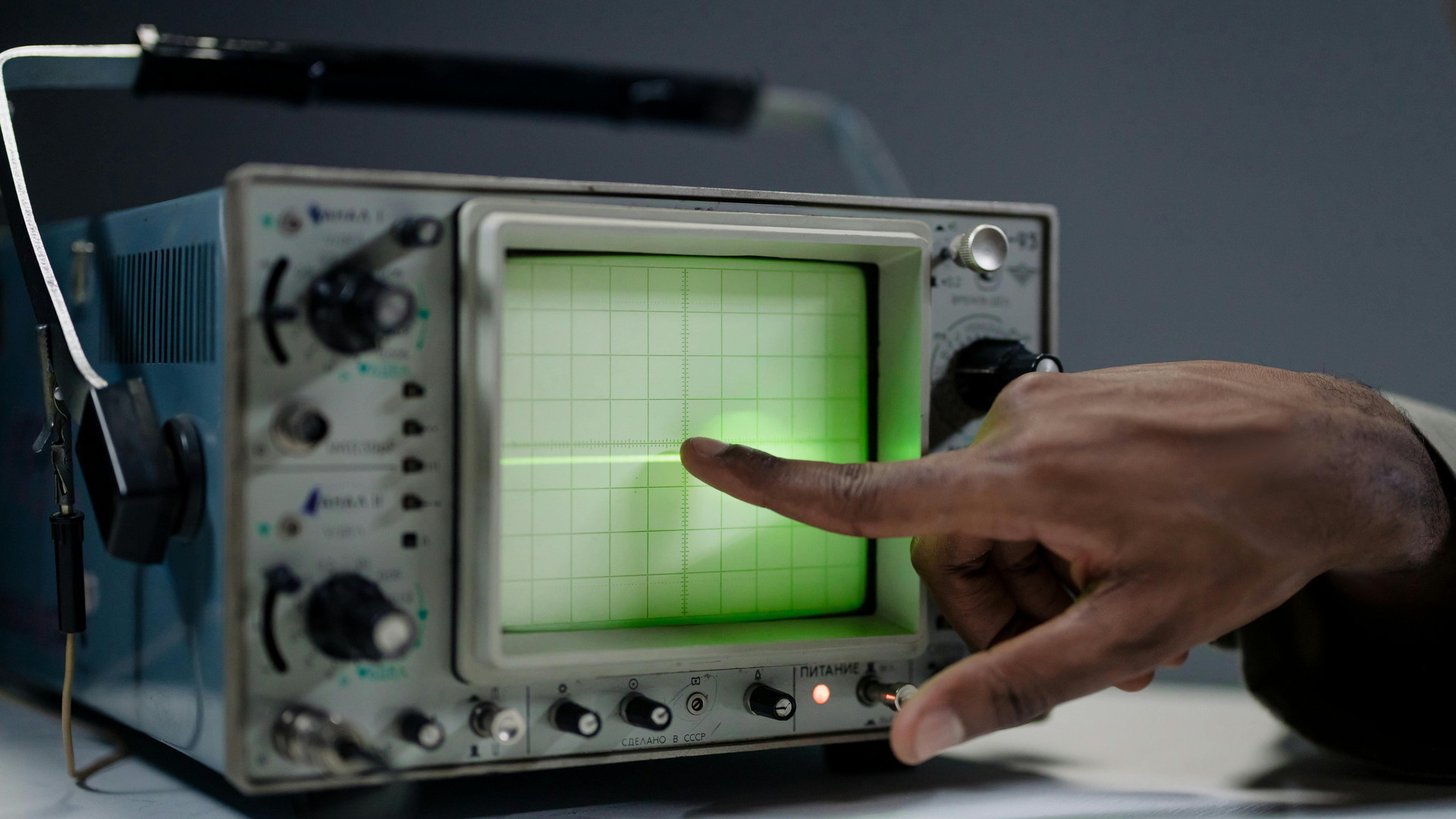

オシロスコープ

オシロスコープの測定原理は、入力信号を時間軸に沿って可視化することにあります。基本的に、オシロスコープは電圧信号をデジタルまたはアナログの形で処理し、その変化をグラフ形式で表示します。オシロスコープの測定原理は、主に信号のサンプリングと表示に基づいています。入力信号は、プローブを通じてオシロスコープに接続され、内部回路によりアナログ信号がデジタルデータに変換されます。デジタルオシロスコープの場合、このデジタルデータがメモリに保存され、画面上に波形として表示されます。アナログオシロスコープでは、信号が直接電子ビームで表示され、波形の連続的な変化がリアルタイムで観察できます。オシロスコープの使い方にはいくつかの基本的なステップがあります。まず、オシロスコープの電源を入れ、適切なプローブを測定対象に接続します。プローブは、信号をオシロスコープに伝える役割を果たします。

次に、オシロスコープのトリガー機能を設定し、信号の測定を開始します。トリガー機能は、波形の表示を安定させるために重要で、特定の信号条件を満たしたときに表示を開始します。信号の表示には、時間軸(X軸)と電圧軸(Y軸)の設定が必要です。時間軸は、波形の水平軸で、信号の時間的な変化を示します。電圧軸は、波形の垂直軸で、信号の振幅を示します。これらの設定を調整することで、信号の詳細な解析が可能になります。波形が安定して表示されたら、信号の形状、ピーク、谷、周期などを確認し、必要に応じてさらに詳細な解析を行います。さらに、多くのオシロスコープには、波形を保存したり、測定結果を記録したりする機能があります。これにより、測定データの後処理や長期間の監視が容易になります。オシロスコープの機能をフル活用することで、複雑な信号や回路の挙動を正確に把握することができ、効果的なトラブルシューティングや設計が実現できます。このように、オシロスコープは信号の可視化と解析に強力なツールであり、正確な測定と迅速な問題解決に不可欠な役割を果たします。使い方を理解し、適切な設定を行うことで、その性能を最大限に引き出すことが できます。

オシロスコープを選ぶ際のポイント

オシロスコープを選ぶ際には、目的や使用環境に応じて適切な機器を選定することが重要です。選択肢が多い中で、いくつかのポイントを押さえることで、自分のニーズに最も適したオシロスコープを見つけることができます。まず、サンプリングレートはオシロスコープの重要な選定基準です。サンプリングレートは、信号をデジタルデータとして取得する速度を示し、高いサンプリングレートを持つオシロスコープは、より高精度で詳細な波形を表示できます。特に高周波信号や高速な変化を測定する場合は、十分なサンプリングレートを持つモデルを選ぶことが重要です。次に、帯域幅も重要な要素です。帯域幅は、オシロスコープが正確に測定できる信号の最大周波数を示します。測定する信号の周波数が帯域幅を超えると、波形が正確に表示されなくなる可能性があります。そのため、測定対象の信号周波数に応じた帯域幅を持つオシロスコープを選ぶことが推奨されます。

また、チャンネル数も考慮する必要があります。オシロスコープのチャンネル数は、同時に測定できる信号の数を示します。データの記録と保存機能も選定の際のポイントです。デジタルオシロスコープは、波形をメモリに保存し、後で再表示や分析を行う機能を持っています。長期間の測定や複雑なデータ分析が必要な場合は、十分なメモリ容量とデータ保存機能を備えたモデルを選ぶと良いでしょう。操作性とインターフェースも重要な要素です。使いやすいユーザーインターフェースや、直感的に操作できるコントロールパネルを備えたオシロスコープは、作業効率を向上させます。また、タッチスクリーンやグラフィカルな表示があると、より快適に操作できる場合があります。最後に、予算も考慮するべきポイントです。オシロスコープは価格帯が広く、機能や性能に応じて価格が変動します。必要な機能を満たしつつ、予算に合った機器を選ぶことが大切です。価格だけでなく、コストパフォーマンスを考慮して選定することが、長期的には重要です。これらのポイントを踏まえた上で、自分の測定ニーズや使用環境に最適なオシロスコープを選ぶことで、より効果的な信号解析とトラブルシューテ ィングが可能となります。

オシロスコープの買取を検討する際の注意点

オシロスコープ

オシロスコープを買取る際には、いくつかの重要なポイントを確認することが重要です。適切な選定を行うことで、満足のいく機器を手に入れることができ、投資効果を最大化できます。オシロスコープは精密機器であるため、外観の傷や損傷、内部の動作不良がないかを確認する必要があります。動作確認を行い、表示や測定機能が正常であることを確認しましょう。また、内部部品の劣化や不具合がある場合、修理や調整が必要になることがありますので、詳細な状態チェックを怠らないようにします。次に、機器の年式と使用履歴を確認することが重要です。古いモデルや長期間使用されたオシロスコープは、最新の機能や技術に対応していない場合があります。年式が新しく、使用頻度が少ない機器を選ぶことで、より良い性能と長い使用寿命を期待できます。できれば、前オーナーからの使用履歴やメンテナンス記録を取得し、信頼性の高い機器を選びましょう。

また、付属品の有無も確認する必要があります。オシロスコープには、プローブや電源ケーブル、取扱説明書などの付属品が含まれていることが一般的です。これらの付属品が揃っているかどうかを確認し、必要なものが欠けていないかをチェックします。付属品が不足している場合、追加で購入する必要があるかもしれませんので、そのコストも考慮しておくと良いでしょう。さらに、販売店や買取業者の信頼性も重要です。信頼できる業者から購入することで、アフターサービスや保証がしっかりしている可能性が高いです。評判や口コミを確認し、信頼性の高い業者を選ぶことをおすすめします。また、保証期間やサポート内容についても確認し、問題が発生した際に迅速に対応してもらえるかどうかを確認しましょう。最後に、価格の妥当性を確認することも重要です。市場価格や同等の機器と比較して、提示された価格が妥当であるかを調査します。価格だけでなく、機器の状態や付属品、保証内容などを総合的に評価し、コストパフォーマンスが良いかを判断することが大切です。

まとめ

オシロスコープは、電子機器の信号を視覚的に解析するための重要なツールであり、その選択と買取には慎重な検討が必要です。本記事では、オシロスコープの基本的な機能と用途、主要な種類と特徴、測定原理と使い方、選び方のポイント、そして買取時の注意点について詳しく解説しました。オシロスコープの選定と買取は、正確な信号測定と効果的なトラブルシューティングのために重要なプロセスです。十分な情報と検討をもとに、最適な機器を選び、信頼性の高いオシロスコープを手に入れましょう。
